در حوزه سیستم های الکتریکی ، قطع کننده های مدار مینیاتوری AC (AC MCBS) به عنوان نگهبانان ضروری ایستاده اند و از ایمنی و ثبات تاسیسات بی شماری اطمینان می دهند. من به عنوان یک تأمین کننده فصلی AC MCB ، من دست اول شاهد نقش مهمی است که این دستگاه ها در محافظت از مدارها در برابر اضافه بار و مدارهای کوتاه بازی می کنند. در این وبلاگ ، ما به ویژگی های سفر AC MCBS می پردازیم و به بررسی آنچه در حفاظت از الکتریکی آنها بسیار حیاتی است ، می پردازیم.
درک اصول اولیه AC MCBS
قبل از اینکه به ویژگی های سفر شیرجه بزنیم ، درک روشنی از AC MCB چیست. AC MCB نوعی سوئیچ الکتریکی است که هنگام تشخیص جریان جریان غیر طبیعی ، مدار الکتریکی را به طور خودکار قطع می کند. این می تواند به دلیل اضافه بار باشد ، جایی که جریان بیش از ظرفیت درجه بندی مدار برای یک دوره طولانی یا یک مدار کوتاه است ، جایی که به دلیل گسل در سیستم ، افزایش ناگهانی و قابل توجهی در جریان وجود دارد.
AC MCB ها به طور گسترده در محیط های مسکونی ، تجاری و صنعتی مورد استفاده قرار می گیرند. آنها جمع و جور ، قابل اعتماد هستند و سطح بالایی از محافظت را ارائه می دهند. اندازه کوچک آنها امکان نصب آسان در تابلوهای توزیع را فراهم می کند و می توان آنها را پس از یک سفر به سرعت تنظیم کرد و به حداقل رساندن خرابی.
ویژگی های سفر: قلب AC MCBS
ویژگی های سفر یک MCB AC به نحوه پاسخ آن به سطوح مختلف بیش از حد اشاره می شود. دو نوع اصلی مکانیسم سفر در AC MCB وجود دارد: حرارتی و مغناطیسی.
سفر حرارتی
مکانیسم سفر حرارتی برای محافظت در برابر اضافه بار طراحی شده است. بر اساس اصل نوار دو فلزی عمل می کند. یک نوار دو فلزی شامل دو فلز مختلف است که به هم پیوند خورده اند. هنگامی که یک بار اضافه رخ می دهد ، افزایش جریان از طریق نوار دو فلزی باعث گرم شدن آن می شود. فلزات مختلف هنگام گرم شدن با سرعت های مختلف گسترش می یابند و باعث خم شدن نوار دو فلزی می شوند. هنگامی که خمش به یک نقطه خاص رسید ، باعث می شود که شکن را به سفر برساند و مدار را قطع کند.
ویژگی سفر حرارتی نسبتاً کند است - بازیگری. برای پاسخ دادن به بیش از حد متوسط که با گذشت زمان ادامه می یابد ، کالیبره شده است. به عنوان مثال ، اگر یک مدار به دلیل بهره برداری از چندین دستگاه قدرت بالا ، به طور مداوم جریان بیشتری نسبت به ظرفیت خود داشته باشد ، مکانیسم سفر حرارتی در نهایت باعث می شود MCB سفر کند و از گرمای بیش از حد و خطرات احتمالی آتش سوزی جلوگیری می کند.
سفر مغناطیسی
از طرف دیگر ، مکانیسم سفر مغناطیسی برای محافظت در برابر مدارهای کوتاه طراحی شده است. از الکترومغناطیس استفاده می کند. هنگامی که یک مدار کوتاه رخ می دهد ، افزایش ناگهانی و گسترده جریان وجود دارد. این جریان بزرگ یک میدان مغناطیسی قوی در اطراف الکترومغناطیس ایجاد می کند. نیروی مغناطیسی تولید شده توسط الکترومغناطیس برای غلبه بر یک قفل لود شده بهار کافی است و باعث می شود که شکن تقریباً فوراً سفر کند.
ویژگی سفر مغناطیسی بسیار سریع است - بازیگری. این می تواند به مدارهای کوتاه در یک میلی ثانیه ، محافظت از سیستم الکتریکی و تجهیزات متصل از اثرات فاجعه بار بالقوه یک مدار کوتاه ، مانند آسیب تجهیزات و آتش سوزی الکتریکی پاسخ دهد.
انواع منحنی های سفر
AC MCB ها با توجه به منحنی سفر خود طبقه بندی می شوند ، که رابطه بین بیش از حد و زمان لازم برای سفر MCB را تعریف می کند. متداول ترین انواع منحنی های سفر B ، C و D. است
نوع B
MCB های نوع B دارای ویژگی سفر نسبتاً حساس هستند. آنها به گونه ای طراحی شده اند که در 3 - 5 برابر جریان دارای رتبه (in) برای مدارهای کوتاه سفر کنند و برای مدارها با بارهای عمدتاً مقاومت ، مانند مدارهای روشنایی مناسب هستند. در یک مدار روشنایی ، جریان InRush معمولاً اندک است و یک نوع B MCB می تواند در برابر مدارهای کوتاه و اضافه بار متوسط محافظت قابل اعتماد کند.
نوع C
MCB های نوع C بیشتر در تاسیسات الکتریکی مورد استفاده قرار می گیرند. آنها در 5 - 10 برابر جریان رتبه بندی شده (در) سفر می کنند. این نوع MCB می تواند جریان داخل بارهای القایی مانند موتورها و ترانسفورماتورها را بدون تردید کاذب اداره کند. جریان داخلی بارهای القایی می تواند چندین برابر بیشتر از جریان عملیاتی معمولی باشد ، اما فقط برای یک دوره کوتاه ادامه دارد. یک نوع C MCB می تواند این افزایش موقت جریان را تحمل کند و هنوز هم در برابر اضافه بار و مدارهای کوتاه محافظت می کند.
نوع D
از نوع D MCB برای مدارهای دارای جریان های پرخطر مانند موتورهای بزرگ و برخی تجهیزات صنعتی استفاده می شود. آنها در 10 - 20 برابر جریان رتبه بندی شده (در) سفر می کنند. این MCB ها به گونه ای طراحی شده اند که در هنگام شروع تجهیزات ، در برابر افزایش جریان اولیه بزرگ مقاومت کنند و تنها در هنگام وجود یک گسل واقعی در مدار ، سفر کنند.
عوامل مؤثر بر خصوصیات سفر
عوامل مختلفی می توانند بر ویژگی های سفر یک MCB AC تأثیر بگذارند.
دمای محیط
دمای محیط می تواند تأثیر قابل توجهی در مکانیسم سفر حرارتی داشته باشد. با افزایش دما ، نوار دو فلزی در مکانیسم سفر حرارتی ممکن است سریعتر گرم شود و باعث شود MCB در سطح جریان پایین تر سفر کند. برعکس ، در محیط های سرد ، نوار دو فلزی ممکن است گرمای طولانی تر طول بکشد ، و MCB ممکن است قبل از ریختن جریان بالاتری را تحمل کند.
پیری و سایش
با گذشت زمان ، اجزای یک AC MCB می توانند از بین بروند. نوار دو فلزی ممکن است خاصیت ارتجاعی خود را از دست بدهد و الکترومغناطیس در مکانیسم سفر مغناطیسی ممکن است تضعیف شود. این می تواند منجر به تغییر در خصوصیات سفر مانند نقص کاذب یا عدم سفر در هنگام وقوع یک گسل شود. بازرسی منظم و نگهداری از MCB های AC برای اطمینان از ادامه عملکرد قابل اعتماد آنها ضروری است.
اهمیت انتخاب مناسب AC MCB
انتخاب مناسب AC MCB با ویژگی های سفر مناسب برای ایمنی و کارآیی یک سیستم الکتریکی بسیار مهم است. اگر یک MCB با یک ویژگی سفر حساس بیش از حد در یک مدار با جریان های پرخطر نصب شود ، ممکن است به طور مکرر سفر کند و باعث خرابی غیر ضروری شود. از طرف دیگر ، اگر از MCB با ویژگی سفر بسیار آهسته استفاده شود ، ممکن است در برابر مدارهای کوتاه ، محافظت کافی در برابر مدارهای کوتاه ، قرار دادن سیستم الکتریکی و تجهیزات متصل را در معرض خطر قرار ندهد.
ما به عنوان یک تأمین کننده AC MCB ، ما طیف گسترده ای از محصولات با ویژگی های مختلف سفر را برای پاسخگویی به نیازهای متنوع مشتریان ارائه می دهیم. این که آیا شما برای یک کاربرد صنعتی به یک مدار روشنایی یا یک نوع D MCB نیاز دارید ، ما یک راه حل مناسب برای شما داریم.
محصولات مرتبط

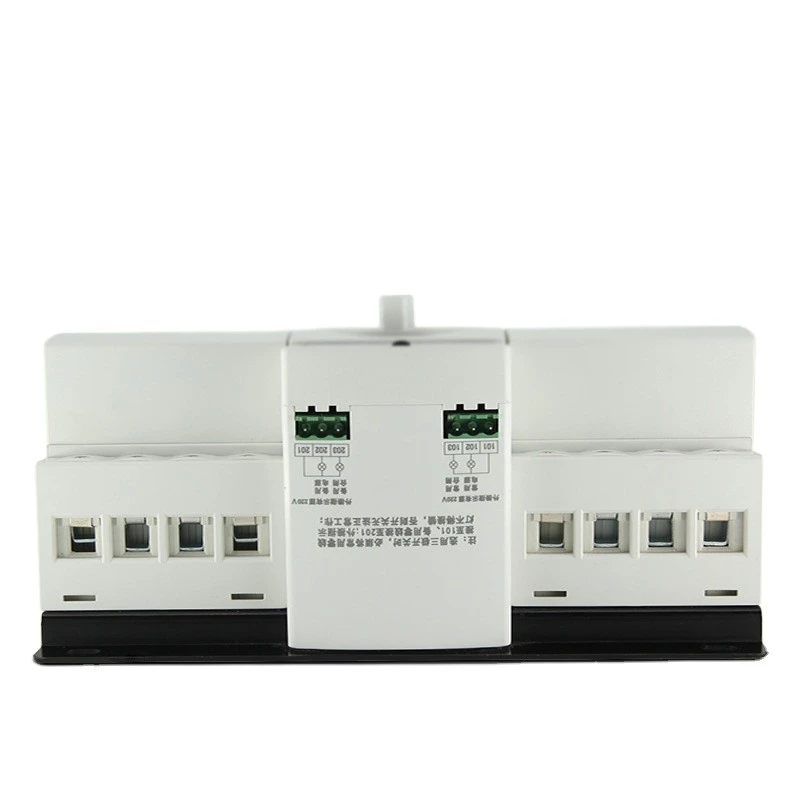

علاوه بر AC MCBS ، ما سایر محصولات الکتریکی مرتبط را نیز تأمین می کنیم. شما می توانید ما را کشف کنیدمدار شکن AC MCCB، که محافظت پیشرفته ای برای سیستم های الکتریکی بزرگتر ارائه می دهد. ماسوئیچ مدار دوگانهیک راه حل قابل اعتماد برای جابجایی بین دو منبع قدرت ، اطمینان از منبع تغذیه مداوم در برنامه های مهم ارائه می دهد. و برای نیازهای تخصصی تر ، مامحوریویژگی های پیشرفته محافظت از مدار را ارائه می دهد.
برای تهیه با ما تماس بگیرید
اگر در بازار MCBS با کیفیت بالا یا هر یک از محصولات الکتریکی دیگر ما در بازار هستید ، ما از شما دعوت می کنیم تا برای بحث های تهیه به ما دسترسی پیدا کنید. تیم متخصصان ما آماده هستند تا در انتخاب محصولات مناسب برای نیازهای خاص خود و ارائه بهترین خدمات ممکن به شما کمک کنند.
منابع
- "راهنمای طراحی نصب برق" ، انتشارات IET
- "مدار شکن: اصول و برنامه ها" ، مک گرا - آموزش هیل
