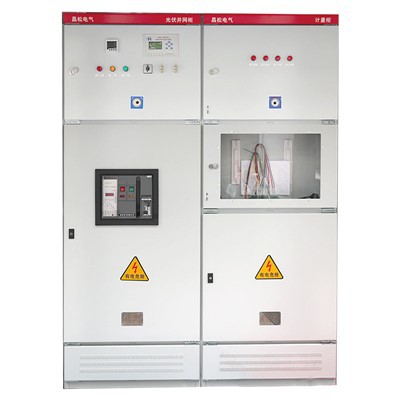

کابینت 400 کیلووات ولتاژ بالا و پایین متصل به شبکه
کابینت متصل به شبکه فتوولتائیک به تجهیزاتی اطلاق می شود که برای تبدیل انرژی جریان مستقیم تولید شده توسط سیستم تولید برق فتوولتائیک به انرژی جریان متناوب و تزریق آن به سیستم قدرت از طریق نقطه اتصال استفاده می شود. کابینت متصل به شبکه فتوولتائیک معمولاً از یک ورودی DC، یک اینورتر، یک خروجی AC، یک دستگاه حفاظتی و یک سیستم نظارت تشکیل شده است. توان خروجی DC بسته سلول فتوولتائیک را از طریق اینورتر به برق AC مورد نیاز سیستم قدرت تبدیل میکند و اتصال روان سیستم تولید برق فتوولتائیک و سیستم قدرت را به شبکه میرساند.
کابینه متصل به شبکه فتوولتائیک انتقال انرژی کارآمد را بین سیستم تولید برق فتوولتائیک و سیستم قدرت عمدتاً از طریق اتصال بدون درز با سیستم قدرت تحقق میبخشد. اصل کار آن شامل جنبه های زیر است:
1. توان DC خروجی بسته سلول فتوولتائیک می تواند از طریق ترمینال ورودی DC کابین متصل به شبکه فتوولتائیک وارد کابینت متصل به شبکه فتوولتائیک شود.
2. اینورتر در کابینه متصل به شبکه فتوولتائیک، انرژی جریان مستقیم را به برق AC تبدیل می کند و فرکانس و فاز را با سیستم قدرت همگام می کند.
3. اینورتر برق AC تولید شده را از طریق ترمینال خروجی AC به سیستم قدرت تزریق می کند تا یک کانال انتقال نیرو بین سیستم تولید برق فتوولتائیک و سیستم قدرت ایجاد شود.
4. سیستم نظارت و کنترل پس زمینه نیروگاه فتوولتائیک وضعیت عملکرد کابین متصل به شبکه فتوولتائیک را در زمان واقعی نظارت و مدیریت می کند تا از عملکرد ایمن و پایدار سیستم تولید برق فتوولتائیک اطمینان حاصل کند.
پارامتر فنی
|
مدل محصول |
CSGGD |
|
تعداد ورودی های اینورتر |
1路-5路(توصیه میشود از جعبه اتوبوس AC استفاده شود) |
|
تعداد کانال های خروجی متصل به شبکه |
1路 |
|
الزامات اتصال به شبکه |
کابینت سه فاز متصل به شبکه |
|
ولتاژ متصل به شبکه |
AC:380V-AC:500V |
|
سوئیچ مارک (اختیاری) |
Changsong، Delixi، Chint، Changshu، ABB، Schneider |
|
عملکرد حفاظتی |
|
|
حفاظت از اتصال کوتاه |
وجود دارد |
|
حفاظت از اضافه بار |
وجود دارد |
|
حفاظت در برابر صاعقه |
وجود دارد (جریان اسمی: در: 20KA، Imax: 40KA، UP کمتر یا مساوی 4 کیلو ولت) |
|
حفاظت جداسازی (نقطه شکست بصری) |
وجود دارد (چاقو/سوئیچ قطع کننده) |
|
حفاظت در برابر ولتاژ بالا و پایین |
وجود دارد |
|
بسته شدن مجدد خودکار |
وجود دارد |
|
پانل به صورت دستی باز و بسته می شود |
وجود دارد |
|
عملکرد اختیاری |
1، مانیتور کیفیت برق آنلاین؛ (اختیاری) 2، دستگاه حفاظت ضد جزیره؛ (اختیاری) 3، دستگاه قطع اتصال خطا؛ (اختیاری) |
|
سوئیچ متصل به شبکه |
|
|
بسته شدن مجدد قاب پلاستیکی (100A-800A) (اختیاری) |
1، قطع برق شبکه برق یا بایاس > 20%، سفر خودکار (قابل تنظیم زمان سفر با تأخیر 0-10)؛ 2، شبکه برق به حالت عادی، بسته شدن خودکار باز می گردد. 3، عملیات دستی را می توان به عملیات خودکار تبدیل کرد. 4، عدم حفاظت فاز، حفاظت صفر شکستن 5، بسته شدن فشار را بررسی کنید |
|

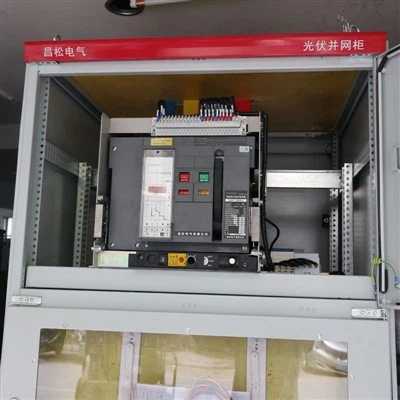

مدار شکن فریم جهانی (200A-4000A) (اختیاری) |
1، قطع برق شبکه برق یا بایاس > 20%، سفر خودکار (قابل تنظیم زمان سفر با تأخیر 0-10)؛ 2، شبکه برق به حالت عادی، بسته شدن خودکار باز می گردد. 3، عملیات دستی را می توان به عملیات خودکار تغییر داد 4، عدم حفاظت فاز، حفاظت صفر شکست. 5: بسته شدن فشار را بررسی کنید |
|
کاربرد زیست محیطی |
|
|
دما و رطوبت |
دمای کارکرد: -25 تا 60 درجه دمای ذخیره سازی: -40 تا 70 درجه رطوبت: 0-90% بدون یخ زدگی بدون گاز خورنده (در صورت وجود، لطفاً مشخص کنید) |
|
ارتفاع خدمات |
کمتر یا مساوی 3000M |
|
مقاومت در برابر پاشش نمک |
تست اسپری نمک استاندارد 336 ساعت |
|
پارامتر متعارف |
|
|
متریال کابینت |
اسپری ورق نورد سرد، فولاد ضد زنگ |
|
محل استفاده |
نوع داخلی (نوع فضای باز قابل تنظیم) |
|
نوع کابینت |
سطل توزیع، سطل اندازه گیری، سطل ترانسفورماتور، سطل سوئیچ ایزوله |
|
حالت نصب |
نصب عمودی کف |
|
اندازه کابینت (D * W * H) |
600mm*800mm*2200mm/800mm*800mm*2200m (قابل تنظیم) |
سوالات متداول
1، روش نصب چیست؟
نصب عمودی کف
2، کجا می توانم از آن استفاده کنم؟
آنها عموماً داخلی هستند و در صورت نیاز برای استفاده در فضای باز می توانند سفارشی شوند
3، اندازه پوسته؟
کلی 600 میلی متر * 800 میلی متر * 2200 میلی متر / 800 میلی متر * 800 میلی متر * 2200 میلی متر است ، الزامات خاصی وجود دارد که می توان آن را سفارشی کرد
